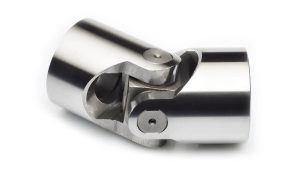

Univerzálne kĺby

Vysoko presný kardanový kĺb, v súlade s DIN 808/7551.

Každé prevedenie je tvorené dvomi nábojmi s vidlicami a centrálnym blokom.

Predošlé

Ďalšie

Medzi kolíkmi a otvormi sú:

Séria P: 4 ložiská s pevnými čapmi
Séria E: s posuvnými puzdrami
Séria H: s ihlovými ložiskami

V centrálnych blokoch série P a E sú otvory na mazanie.

Pre sériu H (vysokorýchlostné aplikácie) nie je potrebné žiadne mazanie, pretože valivé ložiská sú bezúdržbové.

Spoje série P sú navrhnuté pre aplikácie s vysokou presnosťou a životnosťou.

Každý typ je možné dodať s výsuvným hriadeľom.

Dostupné vyhotovenia univerzálneho spoja

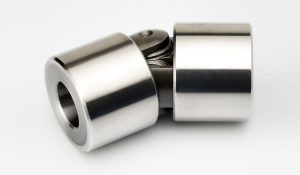

SÉRIA P - VYSOKÁ PRESNOSŤ

Univerzálny kĺb série P s ložiskami a pevnými čapmi pre vysokú odolnosť proti opotrebovaniu a presnosť. V súlade s DIN 808.

SÉRIA E - S POSUVNÝMI PÚZDRAMI

Kompaktná verzia série GESM so zníženou celkovou dĺžkou. Zabezpečuje rovnaký výkon ako normálna verzia so zmenšenými rozmermi.
Upnutý náboj umožňuje rýchle a bezpečné upevnenie hriadeľa-náboja s nulovou vôľou.
Schválené podľa normy EC ATEX.

SÉRIA H - S VALČEKOVÝMI LOŽISKAMI

Typ „H“ je s valčekovými ložiskami.

Dostupné v 2 verziách:

Typ „H“ podľa DIN 808,
typ „HB“ podľa DIN 808/7551
typ „HR“ s rýchlym uvoľňovaním

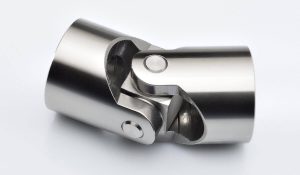

SÉRIA X - SPOJE Z NEHRDZAVEJÚCEJ OCELE

Spoje z nehrdzavejúcej ocele . Max. teplota 200 °C. V súlade s DIN 808.

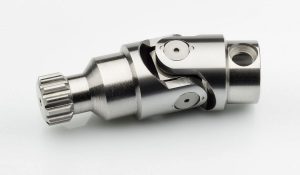

ŠPECIÁLNE POPRAVY - VLASTNÉ SPOJE

Na požiadanie je možné dodať spoje na mieru so sústružením, frézovaním, vnútorným a/alebo vonkajším vŕtaním, špeciálne dĺžky a tolerancie. Pre informácie kontaktujte naše technické oddelenie.

SÉRIA M - OCHRANNÉ MANŽETY, ŠPECIÁLNA NEOPRÉNOVÁ GUMA

Ochranné manžety zo špeciálnej neoprénovej gumy. Odolné voči kyselinám, olejom, mastnotám, prachu a vlhkosti. Naplnené mazivom zabezpečujú neustále mazanie.
